Im Bereich der industriellen Filtration sind Filter vom Typ PN16 Y wesentliche Komponenten, die in verschiedenen Flüssigkeitssystemen verwendet werden, um Verunreinigungen zu entfernen und den reibungslosen Betrieb der Geräte sicherzustellen. Als seriöser Lieferant von PN16-Y-Filtern erhalte ich häufig Anfragen zu den Unterschieden zwischen Standard- und Hochleistungsmodellen. In diesem Blogbeitrag werde ich auf diese Unterschiede eingehen, um Ihnen bei der Auswahl des richtigen Filters für Ihre spezifischen Anforderungen zu helfen, eine fundierte Entscheidung zu treffen.
Design und Konstruktion
Standard-PN16-Y-Filter
Standardfilter vom Typ PN16 Y sind mit einer Grundstruktur ausgestattet, die den allgemeinen Anforderungen der meisten industriellen Anwendungen entspricht. Sie verfügen typischerweise über einen Y-förmigen Körper aus gängigen Materialien wie Gusseisen oder Kohlenstoffstahl. Das Filtersieb besteht normalerweise aus Edelstahldrahtgeflecht mit einer Standardmaschenweite, das größere Partikel und Ablagerungen effektiv auffangen kann.
Der Aufbau von Standardfiltern ist mit grundlegenden Schweiß- und Montagetechniken relativ einfach. Die Flansche sind für die Druckstufe PN16 ausgelegt, die für Systeme geeignet ist, die bei relativ niedrigen bis mittleren Drücken betrieben werden. Diese Filter werden häufig in Anwendungen eingesetzt, bei denen die Anforderungen an die Flüssigkeitsqualität nicht besonders hoch sind, wie z. B. allgemeine Wasserversorgungssysteme, Heizsysteme und einige Industrieprozesse mit geringer Präzision.
Hochleistungsfilter vom Typ PN16 Y
Hochleistungsfilter vom Typ PN16 Y hingegen werden mit fortschrittlicheren Design- und Konstruktionstechniken entwickelt. Der Körper eines Hochleistungsfilters kann aus hochwertigen Materialien wie Edelstahl oder legiertem Stahl bestehen, die eine bessere Korrosionsbeständigkeit und mechanische Festigkeit bieten. Dadurch sind sie für den Einsatz in rauen Umgebungen geeignet, beispielsweise in chemischen Verarbeitungsanlagen, Offshore-Öl- und Gasplattformen sowie in der Lebensmittel- und Getränkeindustrie.
Das Filtersieb in einem Hochleistungsfilter besteht oft aus einem präziseren und feinmaschigeren Edelstahl oder anderen speziellen Materialien. Es kann viel kleinere Partikel, manchmal bis in den Mikrometerbereich, auffangen und sorgt so für ein höheres Maß an Flüssigkeitsreinheit. Die Konstruktion von Hochleistungsfiltern erfordert auch anspruchsvollere Fertigungsprozesse wie Präzisionsbearbeitung und fortschrittliche Schweißtechniken, um eine dichte Abdichtung und zuverlässige Leistung unter Hochdruck- und Durchflussbedingungen zu gewährleisten.
Filtrationseffizienz
Standard-PN16-Y-Filter
Die Filtrationseffizienz eines Standardfilters vom Typ PN16 Y wird durch die Maschenweite seines Filtersiebs bestimmt. Im Allgemeinen haben Standardfilter eine Maschenweite, mit der Partikel mit einer Größe von mehr als 100 – 200 Mikrometer effektiv entfernt werden können. Während dies für viele gängige Anwendungen ausreichend ist, reicht es für Prozesse, die ein hohes Maß an Flüssigkeitsreinheit erfordern, möglicherweise nicht aus.
Beispielsweise kann ein Standardfilter in einem allgemeinen Wasserversorgungssystem Sand, Rost und andere große Ablagerungen entfernen, feine Partikel wie Schlamm oder Bakterien kann er jedoch möglicherweise nicht entfernen. In solchen Fällen können zusätzliche Filterschritte erforderlich sein, um die spezifischen Anforderungen an die Wasserqualität zu erfüllen.
Hochleistungsfilter vom Typ PN16 Y
Hochleistungsfilter vom Typ PN16 Y sind für eine deutlich höhere Filtrationseffizienz ausgelegt. Mit ihren feinmaschigen Sieben können sie je nach Modell und Anwendung Partikel mit einer Größe von 1 bis 10 Mikrometern oder sogar noch kleiner entfernen. Dieser hohe Filtergrad ist in Branchen von entscheidender Bedeutung, in denen selbst kleinste Partikel Schäden an der Ausrüstung verursachen oder die Qualität des Endprodukts beeinträchtigen können.
In der Pharmaindustrie beispielsweise werden Hochleistungsfilter eingesetzt, um die Reinheit der Prozessflüssigkeiten sicherzustellen und die Kontamination von Medikamenten durch mikroskopisch kleine Partikel zu verhindern. In der Halbleiterfertigungsindustrie sind diese Filter unerlässlich, um die Reinheit des im Produktionsprozess verwendeten Reinstwassers aufrechtzuerhalten.
Druckabfall
Standard-PN16-Y-Filter
Einer der wichtigen Faktoren, die bei einem Filtersystem berücksichtigt werden müssen, ist der Druckabfall über dem Filter. Bei einem Standardfilter vom Typ PN16 Y ist der Druckabfall im Vergleich zu Hochleistungsfiltern relativ höher. Dies liegt daran, dass das Standardfiltersieb eine größere Maschenweite hat, was bedeutet, dass die Flüssigkeit durch eine relativ kleinere offene Fläche strömen muss, was zu einem höheren Widerstand führt.
Ein höherer Druckabfall kann zu einem erhöhten Energieverbrauch im System führen, da die Pumpe mehr arbeiten muss, um die gewünschte Durchflussrate aufrechtzuerhalten. In einigen Fällen kann es auch die Leistung anderer Komponenten im System beeinträchtigen, insbesondere wenn diese empfindlich auf Druckänderungen reagieren.
Hochleistungsfilter vom Typ PN16 Y
Hochleistungsfilter vom Typ PN16 Y sind darauf ausgelegt, den Druckabfall zu minimieren und gleichzeitig eine hohe Filtrationseffizienz aufrechtzuerhalten. Dies erreichen sie durch eine Kombination aus fortschrittlichem Siebdesign und optimiertem Strömungsweg. Die feinmaschigen Siebe in Hochleistungsfiltern sind so konzipiert, dass sie eine größere offene Fläche haben, sodass die Flüssigkeit leichter passieren kann.
Darüber hinaus ist die innere Struktur von Hochleistungsfiltern darauf ausgelegt, Turbulenzen zu reduzieren und den Flüssigkeitsfluss zu rationalisieren, wodurch der Druckabfall weiter reduziert wird. Dies führt zu einem geringeren Energieverbrauch und einem stabileren Betrieb des gesamten Filtersystems.
Wartung und Haltbarkeit
Standard-PN16-Y-Filter
Standardfilter vom Typ PN16 Y sind relativ einfach zu warten. Das Filtersieb kann leicht entfernt und gereinigt oder ausgetauscht werden, wenn es durch Schmutz verstopft ist. Aufgrund der relativ geringeren Material- und Konstruktionsqualität kann die Haltbarkeit von Standardfiltern jedoch begrenzt sein.
Bei Anwendungen, bei denen die Flüssigkeit korrosive Substanzen enthält oder bei denen der Filter häufigen Druckschwankungen ausgesetzt ist, kann das Gehäuse des Standardfilters im Laufe der Zeit anfällig für Korrosion und Schäden sein. Dies erfordert möglicherweise einen häufigeren Austausch des Filters, was die Gesamtwartungskosten erhöht.
Hochleistungsfilter vom Typ PN16 Y
Hochleistungsfilter vom Typ PN16 Y sind auf Langlebigkeit ausgelegt. Die Verwendung hochwertiger Materialien und fortschrittlicher Fertigungstechniken gewährleisten ihre langfristige Haltbarkeit. Sie sind widerstandsfähiger gegen Korrosion, Abrieb und mechanische Beanspruchung und eignen sich daher für den Einsatz in anspruchsvollen Umgebungen.
Obwohl die Anschaffungskosten von Hochleistungsfiltern möglicherweise höher sind als die von Standardfiltern, können ihre längere Lebensdauer und der geringere Wartungsaufwand langfristig zu erheblichen Kosteneinsparungen führen. Die Filtersiebe in Hochleistungsfiltern sind außerdem so konzipiert, dass sie leichter gereinigt und wiederverwendet werden können, wodurch die Häufigkeit des Austauschs verringert wird.
Anwendungen
Standard-PN16-Y-Filter
Standardfilter vom Typ PN16 Y werden häufig in einer Vielzahl allgemeiner Industrieanwendungen eingesetzt. Einige häufige Anwendungen sind:
- Allgemeine Wasserversorgungssysteme: Wird verwendet, um große Partikel aus dem Wasser zu entfernen und Pumpen und andere Geräte vor Schäden zu schützen.
- Heiz- und Kühlsysteme: Sorgen Sie für die Sauberkeit des zirkulierenden Wassers und verhindern Sie die Bildung von Ablagerungen und Ablagerungen in den Rohren und Wärmetauschern.
- Industrielle Prozesse mit geringer Präzision: Zum Beispiel einige einfache chemische Mischprozesse, bei denen die Anforderungen an die Flüssigkeitsqualität nicht besonders hoch sind.
Hochleistungsfilter vom Typ PN16 Y
Hochleistungsfilter vom Typ PN16 Y werden in Anwendungen eingesetzt, bei denen eine hochwertige Filterung unerlässlich ist. Einige Beispiele sind:
- Chemische verarbeitende Industrie: Schützt Pumpen, Ventile und andere Geräte vor Korrosion und Schäden durch feine Partikel in den chemischen Flüssigkeiten.
- Lebensmittel- und Getränkeindustrie: Gewährleistet die Reinheit der Prozessflüssigkeiten und verhindert die Kontamination von Lebensmitteln und Getränken durch Fremdpartikel.
- Halbleiter- und Elektronikindustrie: Wird zur Aufrechterhaltung der ultrareinen Wasserqualität verwendet, die für die Herstellung von Halbleitern und elektronischen Bauteilen erforderlich ist.
Abschluss
Zusammenfassend lässt sich sagen, dass die Unterschiede zwischen einem Standard- und einem Hochleistungsfilter vom Typ PN16 Y in Bezug auf Design, Filtrationseffizienz, Druckabfall, Wartung und Anwendungen erheblich sind. Bei der Auswahl eines Filters ist es wichtig, die spezifischen Anforderungen Ihrer Anwendung zu berücksichtigen, einschließlich der Flüssigkeitseigenschaften, des gewünschten Filtergrades, des Betriebsdrucks und der Betriebstemperatur sowie des Budgets.

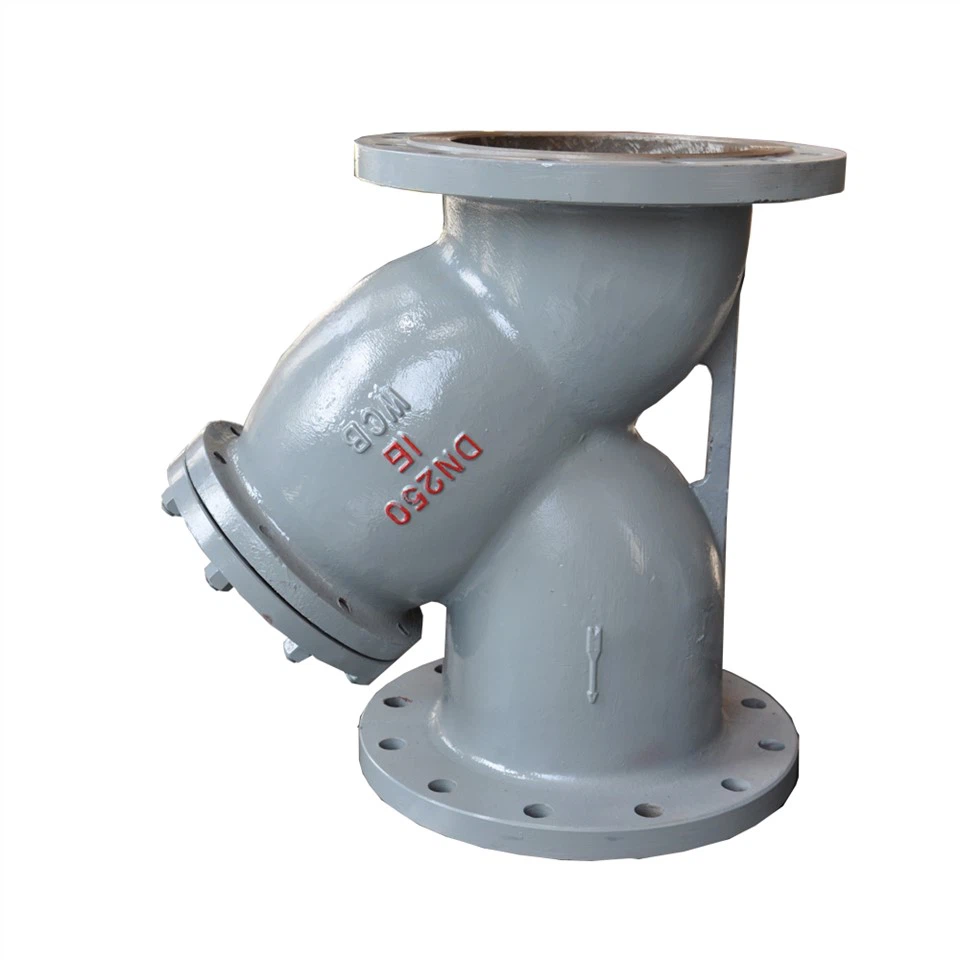

Als Lieferant von PN16-Y-Filtern bieten wir eine breite Produktpalette an, um den unterschiedlichen Kundenanforderungen gerecht zu werden. Wenn Sie Interesse an unserem habenY-Sieb aus duktilem Gusseisen mit Doppelflansch für Wasser DIN/JIS/ASME/ASTM/GB,Y-Sieb aus Edelstahl mit Flanschanschluss und Edelstahlfilter, oderSS304-Sieb-Y-Sieb SS304Bitte zögern Sie nicht, uns für weitere Informationen zu kontaktieren und Ihre spezifischen Anforderungen zu besprechen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des am besten geeigneten Filters für Ihre Anwendung.
Referenzen
- „Handbuch zur Industriefiltration“, John Wiley & Sons
- „Strömungsmechanik und hydraulische Maschinen“, RK Bansal
