Produktbeschreibung
Flansche nach ASME B/16.4716.5, Klasse 125 / 150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Größe: DN40-DN900/ 1,5"-36"
Materialien:
Körper: Gusseisen / Sphäroguss / Stahlguss / Edelstahl / Aluminiumbronze
Scheibe: Sphäroguss / Edelstahl / Aluminiumbronze
Feder: Edelstahl (SS304, SS316, Inconel)
Stiel: Edelstahl
Sitz: EPDM / NBR / VITON / Edelstahl
Arbeitsdruck: 1,5"-12" 16 bar; 14"-24" 10 bar/16BAR; 28"-36" max. 10 bar
Druckprüfung gemäß Standards: API 598

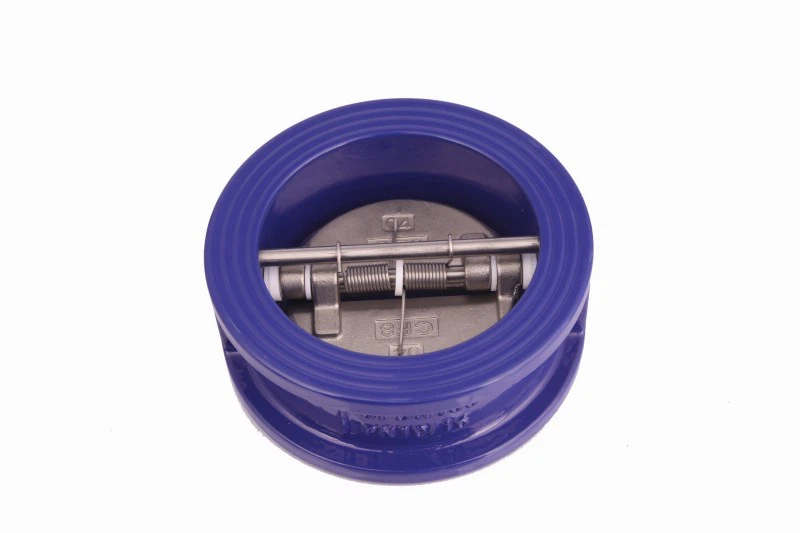

Der Aufbau von Zwischenflansch-Rückschlagventilen umfasst mehrere Hauptmerkmale:
Körper: Der Körper eines Wafer-Rückschlagventils besteht normalerweise aus Gusseisen, Kohlenstoffstahl oder Edelstahl. Es ist kompakt und leicht und passt zwischen zwei Flansche in einer Rohrleitung.
Scheibe: Die Scheibe eines Wafer-Rückschlagventils besteht normalerweise aus einem harten, korrosionsbeständigen Material wie Edelstahl und ist leicht und einfach zu bedienen. Es wird normalerweise durch einen Scharnierstift oder eine Feder an Ort und Stelle gehalten.
Scharnierstift: Der Scharnierstift ist ein kleiner Metallstift, der die Scheibe des Rückschlagventils an Ort und Stelle hält. Es ermöglicht ein freies Schwingen der Klappe und sorgt dafür, dass diese bei Rückfluss in der Rohrleitung dicht am Ventilsitz anliegt.
Feder: Einige Rückschlagventile sind mit einer Feder ausgestattet, die das Schließen des Ventils bei Rückfluss in der Rohrleitung unterstützt. Die Feder sorgt für zusätzliche Kraft, um sicherzustellen, dass die Scheibe dicht am Ventilsitz anliegt.
Ventilsitz: Der Ventilsitz ist der Teil des Rückschlagventils, gegen den die Klappe bei Rückfluss in der Rohrleitung schließt. Es besteht normalerweise aus einem weichen, elastischen Material wie Gummi oder Silikon, das für eine dichte Abdichtung sorgt.
Flansche: Zwischenflansch-Rückschlagventile sind für den Einbau zwischen zwei Flanschen in einer Rohrleitung konzipiert. Die Flansche sind normalerweise miteinander verschraubt und das Rückschlagventil wird durch den Druck der durch die Rohrleitung fließenden Flüssigkeit an Ort und Stelle gehalten.
Insgesamt ist die Struktur eines Zwischenflansch-Rückschlagventils kompakt, leicht und einfach zwischen zwei Flanschen in einer Rohrleitung zu installieren. Zu den Hauptmerkmalen eines Wafer-Rückschlagventils gehören das Gehäuse, die Scheibe, der Scharnierstift, die Feder (falls vorhanden), der Ventilsitz und die Flansche.
