Als OEM-Zulieferer von Absperrklappen habe ich aus erster Hand miterlebt, welche entscheidende Rolle das Ventilsitzmaterial bei der Gewährleistung der Dichtleistung von Absperrklappen spielt. In diesem Blog werde ich untersuchen, wie sich verschiedene Ventilsitzmaterialien auf die Abdichtung von OEM-Absperrklappen auswirken, und ihre Eigenschaften, Vorteile, Einschränkungen und Anwendungen untersuchen.
Die Grundlagen der Absperrung von Absperrklappen verstehen
Bevor wir die Auswirkungen des Ventilsitzmaterials besprechen, wollen wir kurz verstehen, wie eine Absperrklappe abdichtet. Eine Absperrklappe besteht aus einer Scheibe, die auf einer rotierenden Welle in einem Rohr montiert ist. Wenn das Ventil geschlossen ist, dreht sich die Scheibe in eine Position senkrecht zur Strömungsrichtung und drückt gegen den Ventilsitz, um den Durchfluss zu blockieren. Die Dichtleistung des Ventils hängt von der Dichtheit des Kontakts zwischen der Scheibe und dem Sitz ab, die von mehreren Faktoren beeinflusst wird, einschließlich des Ventilsitzmaterials.
Gängige Ventilsitzmaterialien und ihre Auswirkungen auf die Abdichtung
Gummi
Gummi ist aufgrund seiner hervorragenden Dichtungseigenschaften eines der am häufigsten verwendeten Ventilsitzmaterialien. Es kann auch bei relativ niedrigen Betriebsdrücken eine dichte Abdichtung gewährleisten und ist daher für ein breites Anwendungsspektrum geeignet. Gummisitze sind äußerst flexibel, sodass sie sich der Form der Scheibe anpassen und kleinere Unregelmäßigkeiten auf der Scheibenoberfläche ausgleichen können. Diese Flexibilität hilft, Leckagen zu verhindern und sorgt für eine zuverlässige Abdichtung.
Einer der Hauptvorteile von Gummisitzen ist ihre Beständigkeit gegen Korrosion und chemische Angriffe. Sie können verschiedenen korrosiven Flüssigkeiten, einschließlich Wasser, Säuren und Laugen, standhalten, ohne sich zu verschlechtern. Dadurch sind sie ideal für den Einsatz in Wasseraufbereitungsanlagen, der chemischen Verarbeitungsindustrie und anderen Anwendungen, bei denen das Ventil korrosiven Medien ausgesetzt ist.
Allerdings haben Gummisitze einige Einschränkungen. Sie sind im Allgemeinen nicht für Hochtemperaturanwendungen geeignet, da Gummi bei erhöhten Temperaturen seine Elastizität und mechanischen Eigenschaften verlieren kann. Darüber hinaus kann Gummi durch bestimmte Lösungsmittel und Öle beschädigt werden, wodurch das Gummimaterial aufquellen oder sich zersetzen kann.
Wenn Sie an einem Ventil mit einem zuverlässigen Gummisitz interessiert sind, könnten Sie unser Ventil in Betracht ziehenHale-Absperrklappe mit Gewindeende. Es bietet eine hervorragende Dichtungsleistung in einer Vielzahl von Anwendungen.
PTFE (Polytetrafluorethylen)
PTFE ist ein weiteres beliebtes Ventilsitzmaterial, das für seine hervorragende chemische Beständigkeit und seinen niedrigen Reibungskoeffizienten bekannt ist. Es widersteht einer Vielzahl von Chemikalien, darunter starke Säuren, Laugen und organische Lösungsmittel, und eignet sich daher für den Einsatz in stark korrosiven Umgebungen.
Der niedrige Reibungskoeffizient von PTFE reduziert das zum Betätigen des Ventils erforderliche Drehmoment und erleichtert so das Öffnen und Schließen. Dies trägt auch dazu bei, den Verschleiß der Ventilkomponenten zu minimieren und die Lebensdauer des Ventils zu verlängern. PTFE-Sitze können über einen weiten Temperaturbereich hinweg eine dichte Abdichtung bieten, von kryogenen Temperaturen bis hin zu relativ hohen Temperaturen (bis zu etwa 260 °C).
Allerdings hat PTFE einige Nachteile. Es hat einen relativ hohen Wärmeausdehnungskoeffizienten, was bei Anwendungen mit erheblichen Temperaturschwankungen zu Problemen führen kann. Darüber hinaus ist PTFE relativ weich und kann bei hoher Belastung zum Kaltfluss neigen, was sich im Laufe der Zeit auf die Dichtungsleistung auswirken kann.
Metall
Ventilsitze aus Metall werden typischerweise in Hochtemperatur-, Hochdruck- und Schleifanwendungen eingesetzt. Metalle wie Edelstahl, Bronze und legierte Stähle bieten eine hervorragende mechanische Festigkeit, Haltbarkeit und Abriebfestigkeit. Sie halten extremen Betriebsbedingungen stand, ohne sich zu verformen oder ihre Dichteigenschaften zu verlieren.
Bei Anwendungen, bei denen die Flüssigkeit Feststoffe oder abrasive Partikel enthält, werden Metallsitze bevorzugt, da sie dem Verschleiß besser widerstehen als Gummi- oder PTFE-Sitze. Metallsitze verfügen außerdem über eine gute Wärmeleitfähigkeit, wodurch sie die Wärme effektiv ableiten können, wodurch sie für Hochtemperaturanwendungen geeignet sind.
Eine der Herausforderungen bei Metallsitzen besteht darin, eine perfekte Abdichtung zu erreichen. Im Gegensatz zu Gummi oder PTFE weisen Metallsitze nicht das gleiche Maß an Flexibilität auf und eine präzise Bearbeitung und Oberflächenbeschaffenheit sind erforderlich, um eine dichte Abdichtung zu gewährleisten. Darüber hinaus können Metallsitze in bestimmten Umgebungen anfälliger für Korrosion sein, sofern sie nicht ordnungsgemäß beschichtet oder aus korrosionsbeständigen Legierungen hergestellt sind. UnserBronze-Absperrklappemit Metallsitz ist eine großartige Option für Anwendungen, die Haltbarkeit und Abriebfestigkeit erfordern.
Verbundwerkstoffe
Verbundwerkstoffe für Ventilsitze kombinieren die Vorteile verschiedener Materialien, um eine verbesserte Dichtleistung zu erzielen. Beispielsweise kann ein Verbundsitz aus einem Metallkern mit einer Gummi- oder PTFE-Beschichtung bestehen. Dadurch verfügt der Sitz über die mechanische Festigkeit des Metalls und die Dichtungseigenschaften der Polymerbeschichtung.
Verbundsitze bieten im Vergleich zu Sitzen aus einem einzigen Material eine bessere Beständigkeit gegen Korrosion, Abrieb und hohe Temperaturen. Sie können auch über einen größeren Bereich von Betriebsbedingungen hinweg eine gute Dichtungsleistung bieten. Allerdings kann der Herstellungsprozess für Verbundsitze komplexer und teurer sein.
Überlegungen zur Auswahl des richtigen Ventilsitzmaterials
Bei der Auswahl des Ventilsitzmaterials für eine OEM-Absperrklappe müssen mehrere Faktoren berücksichtigt werden:
Flüssigkeitseigenschaften
Die chemische Zusammensetzung, die Temperatur, der Druck und das Vorhandensein von Feststoffen oder abrasiven Partikeln in der Flüssigkeit sind entscheidende Faktoren. Für korrosive Flüssigkeiten sind Gummi- oder PTFE-Sitze möglicherweise besser geeignet, während für Hochtemperatur- oder abrasive Flüssigkeiten Metallsitze möglicherweise die bessere Wahl sind.
Betriebsbedingungen
Die Betriebstemperatur und der Druckbereich des Systems beeinflussen die Wahl des Ventilsitzmaterials. Hochtemperaturanwendungen erfordern Materialien, die ihre mechanischen Eigenschaften und Dichtungsleistung auch bei erhöhten Temperaturen beibehalten können.
Anforderungen an die Abdichtung
Auch der für die Anwendung erforderliche Grad der Versiegelung ist wichtig. Bei Anwendungen, bei denen es auf Nullleckage ankommt, beispielsweise in der Pharma- oder Lebensmittelindustrie, können Gummi- oder PTFE-Sitze aufgrund ihrer hervorragenden Dichtungseigenschaften bevorzugt werden.
Kosten
Auch die Kosten für das Ventilsitzmaterial und die Gesamtkosten des Ventils sollten berücksichtigt werden. Während einige Materialien möglicherweise eine bessere Leistung bieten, sind sie möglicherweise auch teurer. Es muss ein Gleichgewicht zwischen Leistung und Kosten gefunden werden.
Wartung und langfristige Dichtungsleistung
Um die Dichtleistung der Absperrklappe langfristig sicherzustellen, ist eine ordnungsgemäße Wartung unerlässlich. Eine regelmäßige Inspektion des Ventilsitzes auf Anzeichen von Verschleiß, Beschädigung oder Korrosion ist erforderlich. Abhängig vom Ventilsitzmaterial können unterschiedliche Wartungsverfahren erforderlich sein.
Bei Gummisitzen ist es wichtig, den Kontakt mit Chemikalien zu vermeiden, die das Gummi beschädigen können. Regelmäßige Reinigung und Schmierung können dazu beitragen, die Lebensdauer des Sitzes zu verlängern. PTFE-Sitze müssen möglicherweise regelmäßig angepasst werden, um Kaltfluss oder Verschleiß auszugleichen. Metallsitze müssen möglicherweise auf Korrosion untersucht werden und müssen ggf. nachbearbeitet oder beschichtet werden.

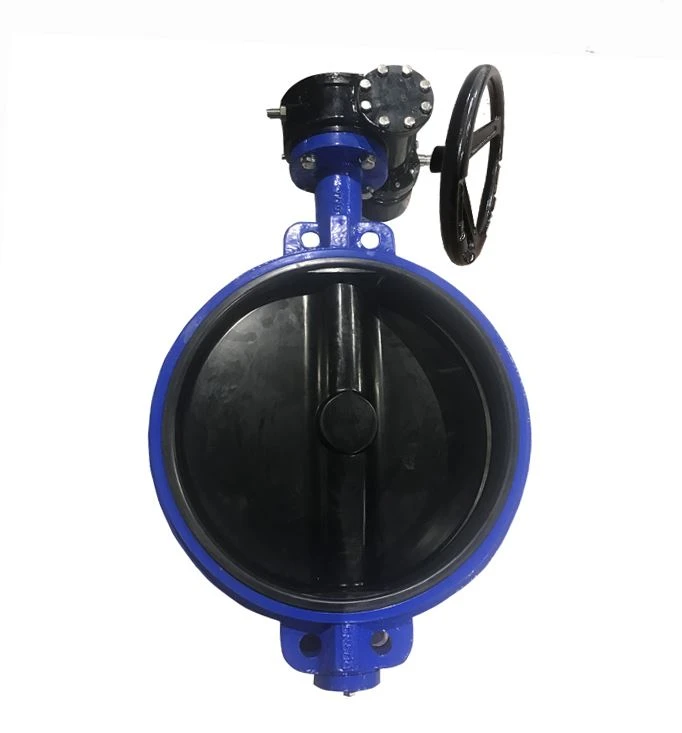

UnserManuelle Absperrklappeist auf einfache Wartung und langfristige Zuverlässigkeit ausgelegt. Mit dem richtigen Ventilsitzmaterial und der richtigen Wartung kann es über seine gesamte Lebensdauer eine hervorragende Dichtungsleistung bieten.
Abschluss
Das Ventilsitzmaterial hat einen erheblichen Einfluss auf die Dichtleistung einer OEM-Absperrklappe. Unterschiedliche Materialien bieten einzigartige Vorteile und Einschränkungen, und die Materialauswahl hängt von den spezifischen Anwendungsanforderungen ab. Indem Sie die Eigenschaften jedes Materials verstehen und Faktoren wie Flüssigkeitseigenschaften, Betriebsbedingungen, Dichtungsanforderungen und Kosten berücksichtigen, können Sie das für Ihre Anforderungen am besten geeignete Ventilsitzmaterial auswählen.
Als OEM-Lieferant von Absperrklappen sind wir bestrebt, qualitativ hochwertige Ventile mit den richtigen Ventilsitzmaterialien zu liefern, um eine optimale Dichtungsleistung zu gewährleisten. Wenn Sie mehr über unsere Produkte erfahren möchten oder spezielle Anforderungen an Ihre Anwendung haben, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Wir freuen uns darauf, Sie zu bedienen und Ihnen dabei zu helfen, die perfekte Lösung für Ihre Ventilanforderungen zu finden.
Referenzen
- Valve Handbook, 4. Auflage, von Robert W. McKetta.
- Industrieventile: Design und Anwendung, von David W. Plummer.
