Die Packung spielt bei einem Parallelschieber eine entscheidende Rolle, und als Lieferant von Parallelschiebern habe ich aus erster Hand gesehen, wie wichtig sie ist. In diesem Blogbeitrag werde ich näher darauf eingehen, was eine Packung ist, welche Funktionen sie hat und warum sie eine Schlüsselkomponente in diesen Ventilen ist.
Was ist die Packung in einem Parallelschieber?
Beginnen wir mit den Grundlagen. Bei einem Parallelschieber handelt es sich bei der Packung um ein Material, das zum Abdichten des Spalts zwischen Ventilschaft und Ventiloberteil verwendet wird. Es besteht normalerweise aus faserigen Materialien wie Graphit oder PTFE (Polytetrafluorethylen) oder einer Kombination verschiedener Materialien. Diese Materialien werden zu Ringen oder Strängen geformt und dann um den Ventilschaft gelegt.
Die Packung ist in einer Stopfbuchse eingebaut, die Teil des Ventiloberteils ist. Die Stopfbuchse wird festgezogen, um die Packung gegen die Spindel zu drücken und so eine Abdichtung zu erzeugen. Diese Dichtung ist wichtig, da sie verhindert, dass Flüssigkeit oder Gas entlang des Schafts aus dem Ventil austritt.
Funktionen der Packung in einem Parallelschieber
Dichtungsfunktion
Die offensichtlichste Funktion einer Packung besteht darin, eine Abdichtung zu schaffen. Bei einem Parallelschieber bewegt sich der Ventilschaft auf und ab, um das Ventil zu öffnen und zu schließen. Bei der Bewegung besteht die Gefahr, dass die Flüssigkeit oder das Gas im Inneren des Ventils durch den Raum zwischen Schaft und Oberteil austritt. Die Packung füllt diesen Raum und stoppt das Leck. Es muss flexibel genug sein, um sich der Form des Stiels anzupassen und der Bewegung des Stiels standzuhalten, ohne seine Dichtfähigkeit zu verlieren.
Beispielsweise ist in einer Rohrleitung, die Hochdruckdampf transportiert, eine gute Abdichtung von entscheidender Bedeutung. Wenn die Dichtung versagt, kann Dampf austreten, was nicht nur Energie verschwendet, sondern auch gefährlich sein kann. Der Dampf mit hoher Temperatur kann zu Verbrennungen und Schäden an der umgebenden Ausrüstung führen.
Kontamination verhindern
Eine weitere wichtige Funktion der Packung besteht darin, das Eindringen externer Verunreinigungen in das Ventil zu verhindern. In industriellen Umgebungen schweben häufig Staub, Schmutz und andere Partikel umher. Wenn diese Verunreinigungen durch den Spalt um den Schaft in das Ventil gelangen, können sie zu Verschleiß an den inneren Komponenten des Ventils, wie dem Sitz und dem Schieber, führen. Dies kann zu Fehlfunktionen des Ventils und einer verkürzten Lebensdauer führen.
Die Packung fungiert als Barriere, hält diese Verunreinigungen fern und sorgt dafür, dass das Ventil reibungslos funktioniert. In einer chemischen Verarbeitungsanlage beispielsweise, wo die Ventile verschiedenen korrosiven Chemikalien und Staub ausgesetzt sind, trägt die Packung dazu bei, das Ventil vor den schädlichen Auswirkungen dieser externen Substanzen zu schützen.
Schmierung
Einige Packungstypen sorgen auch für die Schmierung des Ventilschafts. Da sich der Schaft beim Öffnen und Schließen des Ventils auf und ab bewegt, entsteht Reibung zwischen dem Schaft und der Packung. Wenn die Reibung zu hoch ist, kann dies die Betätigung des Ventils erschweren und außerdem zu übermäßigem Verschleiß an der Spindel und der Packung selbst führen.
Packungsmaterialien wie Graphit haben selbstschmierende Eigenschaften. Dadurch wird die Reibung zwischen Spindel und Packung verringert, wodurch der Ventilbetrieb reibungsloser und effizienter wird. Es verlängert auch die Lebensdauer sowohl des Schafts als auch der Packung.
Verpackungsarten und ihre Eignung
Graphitpackung
Graphitpackungen sind eine der am häufigsten verwendeten Packungsarten in Parallelschiebern. Es verfügt über eine ausgezeichnete Hitzebeständigkeit und ist daher für Hochtemperaturanwendungen geeignet. In Kraftwerken beispielsweise, in denen der Dampf sehr hohe Temperaturen hat, können Graphitpackungen ihre Dichtungseigenschaften beibehalten. Es verfügt außerdem über eine gute chemische Beständigkeit und kann daher in Anwendungen eingesetzt werden, bei denen die Flüssigkeit korrosive Substanzen enthält.
Graphitpackungen können jedoch etwas spröde sein und erfordern möglicherweise eine ordnungsgemäße Installation, um ein Brechen zu verhindern. Es ist auch wichtig zu beachten, dass bei einigen Anwendungen, bei denen die Gefahr besteht, dass Graphitpartikel die Flüssigkeit verunreinigen, alternative Packungsmaterialien erforderlich sein können.
PTFE-Packung
PTFE-Packungen sind für ihren niedrigen Reibungskoeffizienten bekannt, der den Ventilbetrieb sehr reibungslos macht. Darüber hinaus ist es äußerst chemikalienbeständig und daher eine gute Wahl für Anwendungen, bei denen das Ventil mit aggressiven Chemikalien in Kontakt kommt. Beispielsweise werden in der Pharma- und Lebensmittelindustrie, wo die Flüssigkeit rein gehalten werden muss, häufig PTFE-Packungen verwendet, da diese nicht mit den verarbeiteten Substanzen reagieren.
Der Nachteil ist, dass PTFE im Vergleich zu Graphit eine geringere Temperaturbeständigkeit aufweist. Daher ist es nicht für Anwendungen mit extrem hohen Temperaturen geeignet.
Bedeutung der ordnungsgemäßen Installation und Wartung der Verpackung
Der ordnungsgemäße Einbau der Packung ist für deren Leistung von entscheidender Bedeutung. Wenn die Packung nicht richtig installiert ist, kann es sein, dass sie keine wirksame Abdichtung gewährleistet oder übermäßige Reibung am Schaft verursacht. Beim Einbau der Packung ist es wichtig, die Packungsringe auf die richtige Größe zuzuschneiden und sie in der richtigen Ausrichtung einzubauen. Die Stopfbuchse sollte gleichmäßig angezogen werden, um eine gleichmäßige Kompression der Packung zu gewährleisten.
Auch die Wartung der Verpackung ist wichtig. Im Laufe der Zeit kann sich die Packung aufgrund der Bewegung der Spindel und der Einwirkung von Flüssigkeit oder Gas abnutzen. Eine regelmäßige Inspektion der Packung kann dabei helfen, Verschleißerscheinungen wie Leckagen oder erhöhte Reibung beim Ventilbetrieb zu erkennen. Wenn die Packung Verschleißerscheinungen aufweist, sollte sie umgehend ausgetauscht werden, um weiteren Problemen vorzubeugen.
Verwandte Produkte

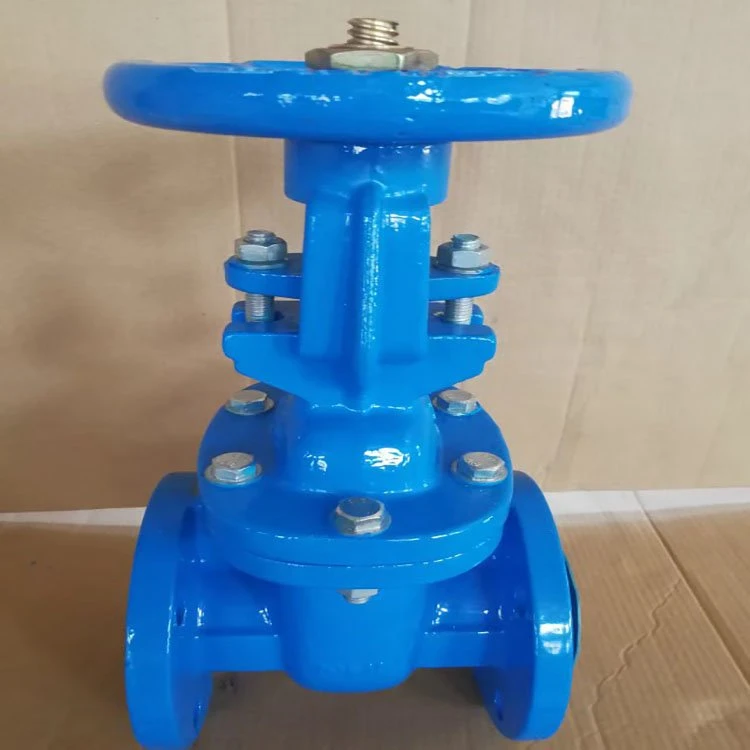

Wir bieten auch andere Arten von Absperrschiebern an, wie zBalgschieber, das hinsichtlich Dichtigkeit und Haltbarkeit einzigartige Eigenschaften aufweist. DerElastischer Absperrschieber mit nicht steigender Spindelnutist eine weitere Option, die sich für Anwendungen mit begrenztem Platzangebot eignet. Und wenn Sie nach einer traditionelleren Option suchen, ist dieAbgedichtete Absperrschieber aus Gusseisen und Messing mit steigendem Schaftsind eine zuverlässige Wahl.
Abschluss
Zusammenfassend lässt sich sagen, dass die Packung ein wesentlicher Bestandteil eines Parallelschiebers ist. Es sorgt für die Abdichtung, verhindert Verunreinigungen und in manchen Fällen auch die Schmierung. Die Wahl des Packungsmaterials hängt von den spezifischen Anwendungsanforderungen ab, wie z. B. Temperatur, chemische Verträglichkeit und Reibungsanforderungen. Um den zuverlässigen Betrieb des Ventils zu gewährleisten, sind eine ordnungsgemäße Installation und Wartung der Packung erforderlich.
Wenn Sie auf der Suche nach Parallelschiebern oder einem der oben genannten verwandten Produkte sind und Fragen zur Packung oder den Ventilen selbst haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen bei Ihren Ventilanforderungen zu helfen und können Ihnen die besten Lösungen für Ihre Anwendungen bieten.
