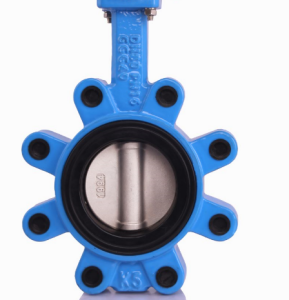

PN16/PN25 Doppelregulierendes getriebebetriebenes Absperrklappenventil mit Flansch
Temperaturbereich -15 Grad bis 120 Grad
Größen: 65 – 600 mm, größere Größen auf Anfrage erhältlich
Robuste und einfach zu installierende und zu bedienende, zahnradbetriebene Absperrklappe
Einfache genaue Einstellung, positive Position und Reset-Memory-Stopp-Funktion
Geringes Gewicht und niedrige Kosten
Eine „vollständig geflanschte“ doppelte Regelklappe bezieht sich auf einen Ventiltyp, der in verschiedenen industriellen Anwendungen verwendet wird, insbesondere im Bereich der Wasserverteilung, HVAC-Systeme und anderen Flüssigkeitskontrollsystemen. Lassen Sie uns die Begriffe aufschlüsseln:
Absperrklappe:Eine Absperrklappe ist eine Art Vierteldrehungsventil, das eine flache kreisförmige Scheibe oder „Absperrklappe“ verwendet, die auf einer Welle montiert ist, um den Flüssigkeitsfluss zu steuern. Wenn das Ventil geöffnet ist, liegt die Scheibe parallel zur Strömung und ermöglicht so einen maximalen Durchfluss für die Flüssigkeit. Bei geschlossenem Ventil steht die Scheibe senkrecht zur Strömung und blockiert den Durchgang vollständig.
PN16 und PN25:Hierbei handelt es sich um Druckwerte, die den maximalen Druck angeben, dem das Ventil standhalten und sicher arbeiten kann. PN16 bezieht sich auf Ventile, die für einen maximalen Druck von 16 bar (oder etwa 232 psi) ausgelegt sind, und PN25 gibt einen maximalen Druck von 25 bar (oder etwa 362 psi) an.
Doppelte Regulierung:Durch die Funktion „Doppelregulierung“ hat das Ventil zwei Funktionen: Es kann sowohl als Regelventil als auch als Ausgleichsventil fungieren. Mit anderen Worten: Es ermöglicht eine präzise Steuerung der Durchflussmenge und erleichtert außerdem den Ausgleich des Durchflusses in einem System, um eine gleichmäßige Verteilung sicherzustellen.
Vollständig beladen:Der Begriff „mit Laschen“ bezieht sich auf die Konstruktion des Ventils, bei der das Ventil auf beiden Seiten des Ventilkörpers hervorstehende Laschen oder Ohren aufweist. Diese Laschen verfügen über Löcher, die eine einfache Verschraubung des Ventils zwischen zwei Flanschen in der Rohrleitung ermöglichen. „Vollständig mit Laschen versehen“ bedeutet, dass sich die Laschen über die gesamte Länge des Ventilkörpers erstrecken und so für mehr Stabilität und Halt beim Einbau in die Rohrleitung sorgen.
Zusammenfassend lässt sich sagen, dass ein „vollständig geflanschtes PN16- und PN25-Doppelregulierventil“ ein Ventil ist, das in der Lage ist, den Flüssigkeitsfluss in einem System zu regulieren und auszugleichen, mit Druckstufen, die für Drücke bis zu 16 bar bzw. 25 bar geeignet sind. Das vollständig geflanschte Design ermöglicht eine einfache Installation zwischen Flanschen in der Rohrleitung.
