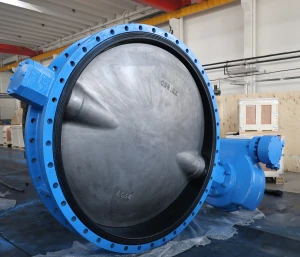

Die Absperrklappe mit elastischem Sitz ist eine Doppelflanschkonstruktion, die für den Einsatz in Sackgassen verwendet werden kann. Diese Absperrklappenserie verfügt über viele der Konstruktionsmerkmale und Vorteile, wie z. B. hohe Cv-Werte, minimale Teile, die den Leitungsmedien ausgesetzt sind, höhere Zuverlässigkeit und eine nachweislich lange Lebensdauer. Ein wesentlicher Designvorteil dieser Ventilproduktlinien ist die internationale Kompatibilität.
Ein Doppelflanschventil in kurzer Bauweise, das für schwere Beanspruchungen ausgelegt ist.
Markieren:
·Geringere Verformung des Liners durch vulkanisierte Liner
·Keine Verformung der Auskleidung zwischen den Flanschen während der Montage
·Alle AVANNTO-Ventile werden auf 110 Prozent des Nenndrucks druckgeprüft, um eine blasendichte Absperrung zu gewährleisten.
·Alle Absperrklappen von AVANNTO sind stiftlos konstruiert
·Interne Verbindung zwischen Scheibe und Vorbau
·Internationale Kompatibilität mit ISO 5211
·Montieren Sie alle AVANNTO-Antriebe direkt, einschließlich Griffe, Getriebeantriebe, pneumatische und elektrische Antriebe
Spezifikationen:
Gehäusematerialien: Gusseisen, Sphäroguss
Scheibenmaterialien: Sphäroguss, Edelstahl, mit Nylon 5/11 beschichtetes Sphäroguss, Aluminiumbronze, Edelstahl, Hastelloy, Halar-beschichtetes Sphäroguss
Schaftmaterialien: Kohlenstoffstahl, Edelstahl, Monel
Sitzmaterialien: EPDM, BUNA-N (NBR und Nitril), FKM
Anwendungen: Trinkwasser, Abwasser, HVAC, Bewässerung, Metallurgie, Energieerzeugung, chemische Prozesse, Schifffahrt, Öl und Gas, Zellstoff und Papier, Schüttgüter, Bergbau, Lebensmittel- und Getränke-Dead-End-Service
Die Materialverfügbarkeit hängt von der Ventilgröße und -serie ab. Weitere Materialien sind verfügbar. Bitte wenden Sie sich bezüglich Ihrer spezifischen Erkrankung an uns oder Ihren örtlichen AVANNTO-Vertreter.
Nenndurchmesser:
DN 50 - DN2000 (Größere Durchmesser auf Anfrage)
Angesicht zu Angesicht:
EN 558 Reihe 20
ISO 5752 Serie 20
API 609 Tabelle 1
Flanschaufnahme:
EN 1092 PN 6/10/16
ASME-Klasse 150
AS 4087 PN 16
Flanschoberflächendesign:
EN 1092 Form A/B
ASME RF, FF
Oberer Flansch:
EN ISO 5211
Dichtheitsprüfung:
EN 12266 (Leckrate A)
ISO 5208, Kategorie 3
Arbeitsstandard:
EN 593
Temperaturbereich:
-10 Grad bis plus 130 Grad (je nach Druck, Medium und Material)
Max. Betriebsdruck:
max. 16 bar
Unsere Eigenschaften:
OEM:Wir sind OEM-Hersteller für namhafte Kunden.
Bearbeitung von Ventilteilen:Wir liefern nicht nur Ventile, sondern auch Ventilteile, hauptsächlich Gehäuse, Scheibe, Schaft und Griff. Einige unserer Stammkunden bestellen Ventilteile länger als 10 Jahre. Wir fertigen Ventilteile auch in Form nach Ihrer Zeichnung.
Maschinen:Wir verfügen über zahlreiche Maschinen (einschließlich CNC, Bearbeitungszentrum, halbautomatische Maschine, Druckprüfmaschine, Spektrograph usw.), die hauptsächlich für die Bearbeitung von Ventilteilen verwendet werden.
Vorlaufzeit:Bei regulären Ventilen ist unsere Vorlaufzeit aufgrund unserer riesigen Lagerbestände an Ventilteilen kurz.
Qualitätskontrolle:Unsere Stammkunden arbeiten seit mehr als 10 Jahren mit uns zusammen, da wir stets die Qualitätskontrolle unserer Produkte auf hohem Niveau halten.
Preisvorteil:Unser Preis ist wettbewerbsfähig, da wir Ventilteile selbst verarbeiten.
