Einführung:
Das eingebettete Rückschlagventil vom Typ Wafer wird in allen Arten von Rohrleitungen mit einer Arbeitstemperatur von -196 540 Grad verwendet, um einen Medienrückfluss und -durchgang zu verhindern.
Anwendung:
Durch die Auswahl verschiedener Werkstoffe einsetzbar bei Wasser, Dampf, Öl, Salpetersäure, stark oxidierenden Medien und Harnstoff und anderen Medien.
Beschreibung:

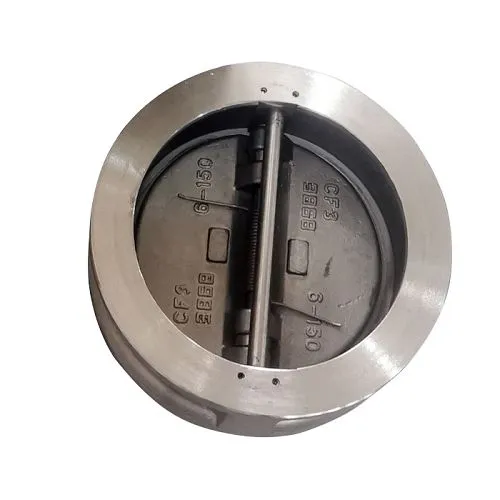

Strukturelle Eigenschaften des eingebetteten Wafer-Rückschlagventils
1. Kurze Strukturlänge, seine Strukturlänge beträgt nur 1/8 1/4 des herkömmlichen Flansch-Rückschlagventils;
2. Kleine Größe, geringes Gewicht, sein Gewicht beträgt nur 1/20 1/4 des herkömmlichen Flansch-Rückschlagventils;
3. Die Ventilscheibe schließt schnell, der Wasserschlagdruck ist gering;
4. Horizontales Rohr und vertikales Rohr können verwendet werden, bequeme Installation;
5. Glatter Strömungskanal, kleiner Strömungswiderstandskoeffizient;
6. Flexible Aktion, gute Dichtungsleistung;
7. Kurzer Hub der Ventilscheibe, kleine Schließschlagkraft;
8. Die Gesamtstruktur ist einfach und kompakt, und die Form ist schön;
9. Lange Lebensdauer und hohe Zuverlässigkeit;
10. Eingebautes - Ventilschaftdesign, insgesamt kein externer Leckpunkt.
|
|
|
|
Spezifikation:
|
Ventilgröße: |
2"-48" |
|
Materialien: |
A216 WCB/A352 LCB/A351 CF8/A351 CF8M/B148 C952000 |
|
Design- und Herstellungsstandards: |
API 594, API 6D, JB/T 8937 |
|
Face-to-Face-Standards: |
API 594, API 6D, ASME B16.10, EN 558, JB/T 8937 |
|
Flanschmaßstandards: |
ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79, HG20592 |
|
Druckprüfnormen: |
API 598, API 6D, JB/T 9092 |
|
Prozessverbindungstypen |
Wafer-/Flanschtyp |
|
Anwendbares Medium |
Wasser, Dampf, Öl, Salpetersäure, stark oxidierende Medien und Harnstoff und andere Medien. |
